Kopolimer etilena-propilena (OCP J0010)
Tinggalkan pesan
Kopolimer Etilena Propilenaadalah sejenisKopolimer Olefin (OCP), kopolimer olefin saat ini umumnya mengacu pada kopolimer etilena-propilenapeningkat indeks viskositas(OCP VII). Karena efek pengentalannya yang tinggi dan harga yang relatif rendah, OCP menempati pangsa besar pasar pelumas mesin VII.
OCP terbuat dari etilen dan propilena sebagai bahan baku, menggunakan vanadium sebagai katalis, menggunakan hidrogen atau etil trikloroasetat untuk menyesuaikan berat molekul, dan polimerisasi langsung.
Dalam proses produksi, proporsi etilena dan propilena dalam polimer harus sesuai, yang secara langsung mempengaruhi kinerja produk.
Jika kandungan etilen terlalu tinggi, indeks viskositas tinggi, kristalinitas polimer meningkat, kelarutan minyak produk menjadi buruk, dan suhu rendah mudah membentuk gel. Untuk meningkatkan kristalinitas polimer etilen, diperlukan kopolimerisasi propilena.
Jika kandungan propilena terlalu tinggi, rantai samping polimer akan meningkat, dan jumlah karbon pada rantai utama akan berkurang, yang akan mengurangi viskositas dan stabilitas oksidasi.
Rumus reaksi untuk sintesis kopolimer etilen-propilena
Peningkat indeks viskositas OCP padat harus dilarutkan dalam minyak dasar sebelum dicampur dengan minyak dasar dan aditif lainnya.
Untuk alasan ini, pertama-tama harus dipotong menjadi partikel kecil dan kemudian ditambahkan ke minyak pengencer berkualitas tinggi pada suhu 100 ~ 130 derajat, dan diaduk terus menerus, dan viskositas minyak terus meningkat selama proses pembubaran.
Saat ini, SSI OCP diharuskan sekitar 25 persen secara internasional. Untuk memenuhi persyaratan ini, berat molekul relatif OCP harus dikurangi, dan kemampuan pengentalan juga akan menurun, dan dosisnya akan meningkat. Peningkatan dosis tidak hanya menurunkan detergensi minyak pelumas, tetapi juga menurunkan kinerja suhu rendah.
Pengubah Viskositas Kopolimer Olefin OCP J0010
Analisis komparatif dariPengubah Viskositas Kopolimer Olefin (OCP VM) J-0010dan produk Internasional
Berat molekul dan distribusi
Metode karakterisasi berat molekul agen indeks viskositas termasuk berat molekul rata-rata nomor （Mn） dan berat molekul rata-rata berat (Mw), yang merupakan data statistik.
Rasio berat molekul rata-rata berat dengan berat molekul rata-rata nomor disebut distribusi berat molekul (MWD);
MWD=Mw/Mn
Berat molekul mempengaruhi kemampuan penebalan dan stabilitas geser (SI) dari peningkatan indeks viskositas Semakin besar berat molekul, semakin tinggi kemampuan penebalan, tetapi semakin buruk SI; semakin lebar distribusi berat molekul, semakin besar perbedaan berat molekul dalam perbaikan indeks viskositas, dan semakin buruk SI.
|
Nomor Sampel |
M N |
Mw |
Mw / Mn |
|
OCP Saingan |
77606 |
153836 |
1.98 |
|
88757 |
170565 |
1.92 |
|
|
OCP J-0010 |
76741 |
141591 |
1.85 |
|
77387 |
150720 |
1.95 |
|
|
83587 |
156116 |
1.87 |

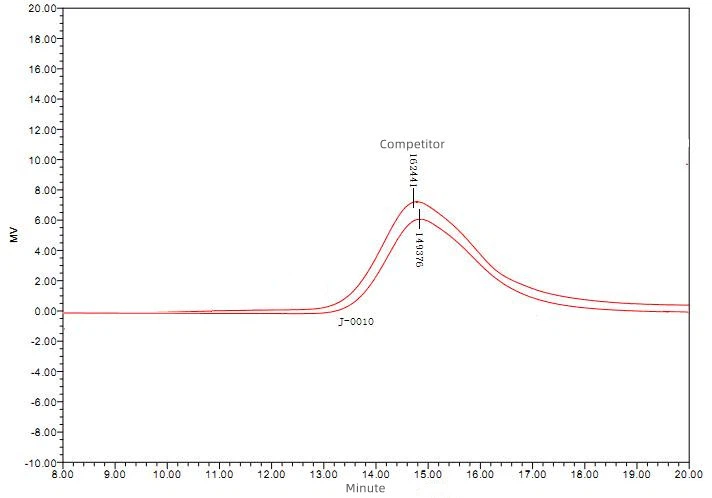

Berat molekul dan perbandingan distribusi
Ringkasan: Berdasarkan data di atas dalam gambar dan tabel, berat molekul dan distribusi berat molekul MWD dari OCP J-0010 mendekati produk pesaing asing.
Analisis komparatif komposisi
Peningkatan indeks viskositas OCP dikopolimerisasi oleh etilena dan propilena. Secara umum diyakini bahwa dalam kopolimer etilen-propilena (acak), ketika kandungan etilen melebihi 60 persen (persen berat), itu akan mengkristal, dan ini akan mempengaruhi kelarutan.
|
Sampel |
Nomor batch |
Konten oleh Wt |
|
|
P |
E |
||
|
Saingan |
2017.3.15 |
54,80 persen |
45,20 persen |
|
2017.4.27 |
55,20 persen |
44,80 persen |
|
|
J-0010 |
2015.1.17 14:34 |
47,80 persen |
52,20 persen |
|
2015.1.18 6:07 |
48,30 persen |
51,70 persen |
|
|
2015.1.16 0:05 |
48.00 persen |
52.00 persen |
|
Rangkuman: Kandungan etilena J-0010 sedikit berbeda dengan produk luar negeri. Keduanya berada dalam kisaran keadaan non-kristal. Mereka adalah polimer amorf dengan kelarutan yang serupa.
Analisis struktural
Struktur urutan terutama mencirikan mode ikatan unit struktural dalam kopolimer, seperti EE, PE, dll. Mode ikatan mempengaruhi urutan kopolimer.
Secara umum diyakini bahwa jika jumlah unit etilen mencapai 8 sampai 10 berturut-turut, kristal mikro dapat diproduksi, dan jika jumlah unit etilen mencapai 15 berturut-turut, kristalisasi akan terjadi. Munculnya kristalisasi akan mempengaruhi kelarutan minyak dari polimer.
|
Sampel |
Nomor batch |
Distribusi molar urutan biner |
Distribusi molar urutan terner |
||||||||
|
hal |
PP* |
pe |
EE |
SEMANGAT |
KENCING |
EEE |
EPE |
APD |
PPP |
||
|
Saingan |
2017.3.15 |
11,90 persen |
0.30 persen |
50.00 persen |
37,80 persen |
10,60 persen |
29,10 persen |
23.00 persen |
18,20 persen |
13,90 persen |
5,10 persen |
|
2017.4.27 |
12,90 persen |
0,40 persen |
49,70 persen |
37.00 persen |
10,30 persen |
29,70 persen |
21,90 persen |
18,10 persen |
14,20 persen |
5,90 persen |
|
|
J-0010 |
2015.1.17 14:34 |
4,10 persen |
1,70 persen |
46,90 persen |
47,30 persen |
6,30 persen |
34,10 persen |
32,10 persen |
21,10 persen |
4,60 persen |
1,80 persen |
|
2015.1.18 6:07 |
3.00 persen |
2.00 persen |
45,80 persen |
49,20 persen |
5,90 persen |
33,60 persen |
34,70 persen |
21,80 persen |
2.00 persen |
2.00 persen |
|
|
2015.1.16 0:05 |
6,30 persen |
2,50 persen |
50,20 persen |
41.00 persen |
8,10 persen |
34,40 persen |
25,90 persen |
21,60 persen |
7,40 persen |
2,70 persen |
|
Rangkuman: Dibandingkan dengan produk asing, OCP J-0010 memiliki struktur urutan yang berbeda. Produk asing memiliki kandungan propilena yang relatif tinggi, yang tercermin dalam sekuens propilena biner dan terner yang relatif panjang.
Perbandingan struktural

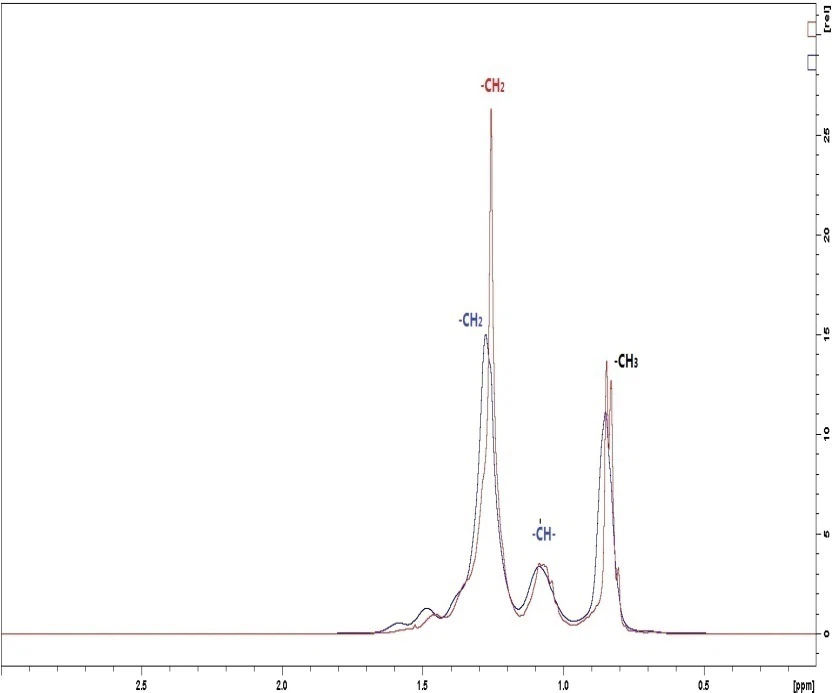

Perbandingan Spektrum H NMR (OCP J0010 - Merah)

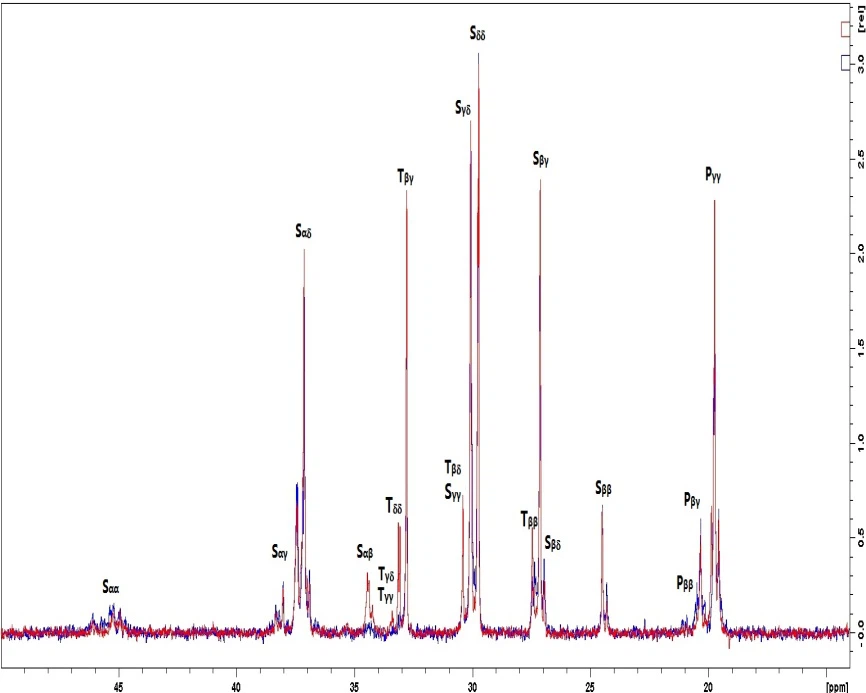

C NMR ( OCP J0010 - Merah)
Ringkasan: J-0010 memiliki kandungan etilen dan struktur urutan yang berbeda dari produk asing, tetapi tidak ada perbedaan dalam kelarutan minyak.
Perbandingan Stabilitas Penyimpanan di bawah suhu yang berbeda
Peningkat indeks viskositas dilarutkan dalam oli. Selama penyimpanan, dengan waktu dan perubahan suhu, mungkin terjadi pengendapan yang akan mempengaruhi kinerja pelumas.
|
Mengendapkan |
Saingan |
OCP J-0010 |
||||
|
Suhu rendah |
Roon |
Tinggi |
Suhu rendah |
Roon |
Tinggi |
|
|
Plastik Formosa |
tidak ada curah hujan |
jelas & transparan |
tidak ada sedimen |
tidak ada curah hujan |
jelas & transparan |
tidak ada sedimen |
|
Huizhou |
tidak ada curah hujan |
jelas & transparan |
tidak ada sedimen |
tidak ada curah hujan |
jelas & transparan |
tidak ada sedimen |
|
Daqing |
tidak ada curah hujan |
jelas & transparan |
tidak ada sedimen |
tidak ada curah hujan |
jelas & transparan |
tidak ada sedimen |
|
Catatan: Simpan pada suhu rendah -10 derajat selama 96 jam; simpan pada suhu tinggi 100 derajat selama 240 jam; simpan pada suhu kamar selama 120 jam. |
||||||
Rangkuman: OCP J-0010 dan produk asing memiliki stabilitas penyimpanan yang lebih baik di bawah temperatur yang berbeda pada base oil Grup II dan Grup III 150N.
Perbandingan Kemampuan Penebalan
Kemampuan mengental adalah properti yang sangat penting dari peningkatan indeks viskositas （VII）. Semakin besar kemampuan Penebalan VII, semakin kecil tingkat perawatan dan semakin rendah biaya minyak multi-grade. Kemampuan penebalan terutama terkait dengan berat molekul VII, dan viskositas kinematik pada dosis 10 persen secara langsung mencerminkan kemampuan penebalan OCP VII.
|
Sampel |
Kemampuan Penebalan（mm2/dtk） |
|||||
|
J-0010 |
4.79 |
4.82 |
4.75 |
4.64 |
4.65 |
4.73 |
|
Saingan |
4.8 |
4.82 |
4.74 |
4.75 |
4.78 |
4.79 |
Ringkasan: Di bawah kondisi 10 persen dosis OCP J-0010 dan produk OCP asing, nilai rata-rata viskositas kinematik dan kemampuan pengentalan pada dasarnya sama.
Perbandingan Viskositas Kinematik Peningkatan Indeks Viskositas OCP
Analisis Perbandingan Viskositas KinematikJ0010 (Dosis 10 persen)
Ketika viskositas indeks improver menyatu dengan minyak pelumas, base oil biasanya dipanaskan sampai suhu tertentu, dan kemudian dimasukkan ke dalam ethylene propylene VII (dipotong kecil-kecil).
Semakin baik stabilitas viskositas kinematik (10 persen ), semakin mudah proses pencampuran minyak pelumas; jika tidak, viskositas kinematik (10 persen ) sangat berfluktuasi, dan teknisi perlu menyesuaikan formula secara konstan, ini memperpanjang waktu pencampuran minyak pelumas. Menambah beban kerja teknisi dan menambah biaya produksi minyak pelumas.
|
BARANG |
10 persen KV（mm2/s） |
|
OCP J-0010 |
603.5 |
|
624.4 |
|
|
601.8 |
|
|
571.6 |
|
|
568.7 |
|
|
586.2 |
|
|
Pesaing OCP |
600.9 |
|
590.8 |
|
|
582.8 |
|
|
602.1 |
|
|
605.4 |
|
|
602.4 |
Rangkuman: Kisaran fluktuasi Viskositas Kinematik (10 persen ) J-0010 dan produk asing kecil, mudah dan sederhana bagi produsen pencampuran oli pelumas untuk mengontrol proses produksi.
Perbandingan Stabilitas Geser Viscosity Index Improver OCP
Kestabilan geser dari minyak pelumas menunjukkan sifat bahwa minyak pelumas dapat mempertahankan viskositas yang stabil ketika mengalami geser mekanis.
Jika stabilitas geser baik, oli pelumas dapat mempertahankan viskositas yang relatif stabil selama geser mekanis. Jika tidak, viskositas berkurang karena pencukuran (oli mesin menjadi lebih encer), yang mempengaruhi masa pakai oli pelumas.
|
BARANG |
Indeks Stabilitas Geser (SSI) |
|
OCP J-0010 |
22.1 |
|
21.81 |
|
|
21.96 |
|
|
21.54 |
|
|
20.82 |
|
|
22.09 |
|
|
Pesaing OCP |
22.11 |
|
22.57 |
|
|
22.83 |
|
|
23.1 |
|
|
23.14 |
|
|
21.95 |
Rangkuman: Performa Shear Stability Index dari OCP J-0010 pada dasarnya sama dengan produk Pesaing.
Untuk informasi lebih lanjut tentangPeningkatan Indeks Viskositas OCP J0010, jangan ragu untukHubungi kami.
